Configuring and Connecting Extended Vlan Cisco

Di posting sebelumnya sudah pernah dibahas mengenai VLAN. Namun kali ini beda ceritanya. Ceritanya, si user di office berlangganan internet (atau bisa juga VPN-IP) ke ISP. Si ISP memberikan beberapa port akses ke arah switch-1 user. Ternyata dari ISP, vlan yang diberikan adalah di atas range vlan pada umumnya. So, kita akan membahas:
  1. How to configure extended range vlans (Vlan ID 1006 - 4094).
  2. How to connect extended vlan from ISP to a normal switch user, yang tidak support extended vlan.
Design Network Simulasi Extended Vlans


Normally, sebuah switch memiliki range Vlan ID default 1-1005.
ESW1(vlan)#vlan ?
  <1-1005>  ISL VLAN index

To the point saja. Untuk membuat vlan di atas range (extended vlan ID), ada beberapa syarat yang harus dipenuhi.
  1. Cek versi IOS anda. IOS yang support extended vlan, adalah versi IOS yang memiliki code huruf T dibelakangnya. Jika versi IOS tidak punya code T, upgrade. Jika tidak bisa upgrade, bakar saja dan beli yang baru... hahaha :)
  2. Pada switch dibuat vtp mode transparent.
  3. Untuk anda yang menggunakan simulasi dengan GNS3, jangan lupa di bagian slots adapters, tambahkan modul NM-16SW.
Switch-ISP
Di Switch-ISP, liat dulu versi IOS-nya (show version).

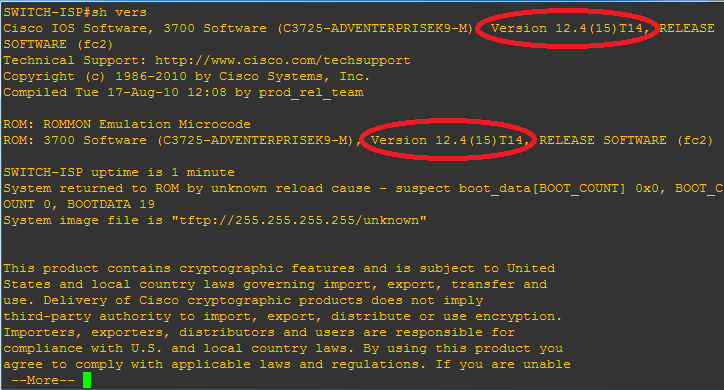

Switch-ISP (show verson)

Versi IOSnya sudah betul. Version 12.4(15) T14. Ok. Lanjutkan...
SWITCH-ISP(config)#vtp mode transparent
Setting device to VTP TRANSPARENT mode.
SWITCH-ISP(config)#vlan 1111
SWITCH-ISP(config-vlan)#name VLAN1111
SWITCH-ISP(config-vlan)#vlan 2222
SWITCH-ISP(config-vlan)#name VLAN2222
SWITCH-ISP(config-vlan)#vlan 3333
SWITCH-ISP(config-vlan)#name VLAN3333
SWITCH-ISP(config-vlan)#vlan 4444
Command rejected: Bad VLAN list - character #5 (EOL) delimits a VLAN
number (4444) out of the range 1..4094.

Mau nambahkan vlan 4444, ternyata memang vlannya mentok sampai 4094. Ok, lah pake pakai number yang lain, masih banyak yang bisa dipakai kok.
SWITCH-ISP(config)#vlan 1414
SWITCH-ISP(config-vlan)#name VLAN1414
SWITCH-ISP(config-vlan)#vlan 1515
SWITCH-ISP(config-vlan)#name VLAN1515
SWITCH-ISP(config-vlan)#vlan 3030
SWITCH-ISP(config-vlan)#name VLAN3030
SWITCH-ISP(config-vlan)#exit
SWITCH-ISP(config)#do show vlan-switch

Buat IP address di interface vlannya (sebagai gateway user). Realnya sih ini tidak perlu. IP address disini hanya untuk membuktikan nantinya si user sudah benar melewati vlannya.
SWITCH-ISP(config)#inter vlan1111
SWITCH-ISP(config-if)#ip address 192.168.11.1 255.255.255.0
SWITCH-ISP(config-if)#inter vlan2222
SWITCH-ISP(config-if)#ip address 192.168.22.1 255.255.255.0
SWITCH-ISP(config-if)#inter vlan 3333
SWITCH-ISP(config-if)#ip address 192.168.33.1 255.255.255.0
SWITCH-ISP(config-if)#inter vlan 1414
SWITCH-ISP(config-if)#ip address 192.168.14.1 255.255.255.0
SWITCH-ISP(config-if)#inter vlan 1515
SWITCH-ISP(config-if)#ip address 192.168.15.1 255.255.255.0
SWITCH-ISP(config-if)#do wr
Building configuration...
[OK]

Konfigurasi di portnya, yang mengarah ke switch-1 (users).
SWITCH-ISP(config)#inter fa1/1
SWITCH-ISP(config-if)#switch mode access
SWITCH-ISP(config-if)#switc
SWITCH-ISP(config-if)#switchport access vlan 1111
SWITCH-ISP(config-if)#inter fa1/2
SWITCH-ISP(config-if)#switch mode access
SWITCH-ISP(config-if)#switch acces vlan 2222
SWITCH-ISP(config-if)#inter fa1/3
SWITCH-ISP(config-if)#switch mode access
SWITCH-ISP(config-if)#switch acces vlan 3333
SWITCH-ISP(config-if)#inter fa1/14
SWITCH-ISP(config-if)#switchport mode access
SWITCH-ISP(config-if)#switchport acces vlan 1414
SWITCH-ISP(config-if)#inter fa1/15
SWITCH-ISP(config-if)#switchport mode access
SWITCH-ISP(config-if)#switchport acces vlan 1515
SWITCH-ISP(config-if)#do wr
Building configuration...
[OK]

Dan mari kita lihat hasilnya, dengan menggunakan command "show vlan-switch brief".
Switch-ISP (show vlan-switch brief)

Beres... Sekarang lanjut ke Switch-1 punyanya si Users

Switch 1
Ok. Dikarenakan switch-1 tidak bisa membuat vlan extended (vlan yang lebih dari 1005). Mau upgrade IOS juga tidak mungkin. Mau dibakar juga tidak ada korek. Mau dibuang juga ndak ada bak sampah. Mau dikasi orang juga ndak ada yang mau. Ya, sudahlah.... terpaksa dipakai.
Maka kita gunakan vlan berapa saja yang bukan vlan 1, dan tidak terpakai. Perencanaannya seperti ini.
(SWITCH-ISP) VLAN 1111 --->  VLAN 111  (SWITCH-1)
(SWITCH-ISP) VLAN 2222 --->  VLAN 222  (SWITCH-1)
(SWITCH-ISP) VLAN 3333 --->  VLAN 333  (SWITCH-1)
(SWITCH-ISP) VLAN 1414 --->  VLAN 141  (SWITCH-1)
(SWITCH-ISP) VLAN 1515 --->  VLAN 151  (SWITCH-1)

Jadi, nantinya port vlan 1111 di Switch-ISP akan di-connect-kan dengan port vlan 111 di switch-1. Dan seterusnya....
Emang bisa seperti itu Om??

Kita lihat saja nanti.... Ok. Sudah dirancang seperti itu. Saatnya eksekusi.
SWITCH-1#vlan database
SWITCH-1(vlan)#vlan 111
VLAN 111 added:
    Name: VLAN0111
SWITCH-1(vlan)#vlan 222
VLAN 222 added:
    Name: VLAN0222
SWITCH-1(vlan)#vlan 333
VLAN 333 added:
    Name: VLAN0333
SWITCH-1(vlan)#vlan 141
VLAN 141 added:
    Name: VLAN0141
SWITCH-1(vlan)#vlan 151
VLAN 151 added:
    Name: VLAN0151
SWITCH-1(vlan)#exit
APPLY completed.
Exiting....
SWITCH-1#

Selanjutnya, tentukan port mana di switch untuk menerima akses vlan dari ISP. Jadi dari ISP akses, dari user juga akses. Access ketemu access.
SWITCH-1(config)#inter fa1/1
SWITCH-1(config-if)#switchport mode access
SWITCH-1(config-if)#switch access vlan 111
SWITCH-1(config-if)#inter fa1/2
SWITCH-1(config-if)#switch mode acces
SWITCH-1(config-if)#switch access vlan 222
SWITCH-1(config-if)#inter fa1/3
SWITCH-1(config-if)#switch mode acces
SWITCH-1(config-if)#switch access vlan 333
SWITCH-1(config-if)#inter fa1/14
SWITCH-1(config-if)#switch mode acces
SWITCH-1(config-if)#switch access vlan 141
SWITCH-1(config-if)#inter fa1/15
SWITCH-1(config-if)#switch mode access
SWITCH-1(config-if)#switch acces vlan 151

Selanjutnya setting port untuk PC1
SWITCH-1#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
SWITCH-1(config)#inter fa1/11
SWITCH-1(config-if)#switch mode access
SWITCH-1(config-if)#switch access vlan 111
SWITCH-1(config-if)#

Jangan lupa, lihat dan pastikan hasilnya dengan menggunakan command "show vlan-switch brief".
Switch-1 (show vlan-switch brief)

Setelah semuanya benar dikoneksikan / dihubungkan seperti pada gambar di atas, maka saatnya pengujian. Test dari PC1, dengan menggunakan IP 192.168.11.2/24.
Ping dari PC1-1

Berhasil... Selanjutnya, jika ada users lainnya di switch lain (switch-2) yang juga perlu akses internet ke ISP, maka switch tersebut perlu di-connect-kan ke  switch-1 dengan port mode trunk. Misalnya, port fastethernet0/1 dibuat mode trunk ke arah Switch-2.
SWITCH-1#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
SWITCH-1(config)#inter fa1/0
SWITCH-1(config-if)#switchpor mode trunk
SWITCH-1(config-if)#switchpor trunk encapsula dot1q
SWITCH-1(config-if)#switchp trunk allow vlan 111,222,333,141,151
Command rejected: Bad VLAN allowed list. You have to include all default vlans, e.g. 1-2,1002-1005.
SWITCH-1(config-if)# switchp trunk allow vlan 111,222,333,141,151,1-2,1002-1005

Switch-2
Buat trunk yang terhubung ke switch-1
SWITCH-2#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
SWITCH-2(config)#inter fa1/0
SWITCH-2(config-if)#switchport mode trunk
SWITCH-2(config-if)#switchport trunk encapsulation dot1q
SWITCH-2(config-if)#switch trunk allowed vlan all

Buat vlan databasenya.
SWITCH-2#vlan database
SWITCH-2(vlan)#vlan 111
VLAN 111 added:
    Name: VLAN0111
SWITCH-2(vlan)#vlan 222
VLAN 222 added:
    Name: VLAN0222
SWITCH-2(vlan)#vlan 333
VLAN 333 added:
    Name: VLAN0333
SWITCH-2(vlan)#vlan 141
VLAN 141 added:
    Name: VLAN0141
SWITCH-2(vlan)#
SWITCH-2(vlan)#vlan 151
VLAN 151 added:
    Name: VLAN0151
SWITCH-2(vlan)#
SWITCH-2(vlan)#exit
APPLY completed.
Exiting....

Setting / aktifkan port-port mana yang terhubung ke PC, sesuai dengan vlan yang diinginkan.
SWITCH-2#config ter
Enter configuration commands, one per line.  End with CNTL/Z.
SWITCH-2(config)#inter fa1/2
SWITCH-2(config-if)#switchport mode access
SWITCH-2(config-if)#switchport access vlan 222
..........
Dan seterusnya, sehingga jika dilakukan command "show vlan-switch brief", kira-kira seperti pada gambar di bawah ini.
Switch-2 (show vlan-switch brief)

Saatnya pengetestan, dari masing-masing PC. Misalkan dari PC1-2.
Ping dari PC1-2

Ok berhasil.

Noted Tambahan.
  • Kemungkinan besar akan ada log/message, CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on bla.. bla.. bla..,  seperti di bawah ini.
*Mar  1 01:49:12.863: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/1 (111), with SWITCH-ISP FastEthernet1/1 (1111).
*Mar  1 01:49:12.863: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/2 (222), with SWITCH-ISP FastEthernet1/2 (2222).
*Mar  1 01:49:12.879: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/3 (333), with SWITCH-ISP FastEthernet1/3 (3333).
*Mar  1 01:49:12.895: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/14 (141), with SWITCH-ISP FastEthernet1/14 (1414).
*Mar  1 01:49:12.911: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/15 (151), with SWITCH-ISP FastEthernet1/15 (1515).
Logs/messages ini tidak masalah. Ini dikarenakan port akses switch ketemu port akses switch. Biasanya, switch ketemu switch itu kan harus trunk. Di-ignore saja massage seperti di atas. Tapi jika merasa tidak sedap dipandang. Bisa juga distop.
Caranya, Setting vtp domain, masing-masing switch dengan nama domain yang berbeda.
  • Cisco Discovery Protocol (CDP) is a proprietary Data Link Layer protocol developed by Cisco Systems. It is used to share information about other directly connected Cisco equipment, such as the operating system version and IP address. Cisco devices send CDP announcements to the multicast destination address 01-00-0c-cc-cc-cc, out each connected network interface. (Wikipedia)
